L'analisi
Lo scopo del progetto é quello di sviluppare un software capace, seguendo
l'algoritmo Apriori, di calcolare le regole di associazione tra sottoinsiemi di item
immagazzinati in una base di dati, ma anche quello di fare in modo che il suddetto software
dialoghi con un database di tipo PostgreSQL.
Per cercare di analizzare meglio i problemi dovuti allo scambio di informazioni fra software
e DBMS, abbiamo sviluppato "in parallelo" due programmi, che differiscono unicamente
per numero di comandi e quantità di informazioni raccolte ad ogni richiesta al DBMS.
I due codici sono stati chiamati apriori_all.c e apriori_next.c .
Qual'é esattamente la differenza?
L'unica diversità é il comando che il programma comunica a PostgreSQL per entrare in
possesso delle informazioni riguardanti le transazioni.
Nel codice di apriori_all.c, leggiamo infatti:
res=PQexec(conn,"DECLARE tr CURSOR FOR SELECT * FROM TRANSAZIONI ORDER BY ID,N");
if(PQresultStatus(res)!=PGRES_COMMAND_OK)
{fprintf(stderr,"Comando CURSOR fallito: %s\n",PQerrorMessage(conn));
PQclear(res);
PQfinish(conn);
return 0;
}
PQclear(res);
res=PQexec(conn,"FETCH ALL in tr");
if(PQresultStatus(res)!=PGRES_TUPLES_OK)
{fprintf(stderr,"Comando FETCH ALL fallito: %s\n",PQerrorMessage(conn));
PQclear(res);
PQfinish(conn);
return 0;
}
In questo caso il programma richiederà in una sola volta tutti i dati presenti
nella tabella transazioni.
L'operazione equivalente nel codice di apriori_next.c (come già puó far
sospettare il nome), é invece effettuata per mezzo di queste richieste:
res=PQexec(conn,"DECLARE tr CURSOR FOR SELECT * FROM TRANSAZIONI ORDER BY ID,N");
if(PQresultStatus(res)!=PGRES_COMMAND_OK)
{fprintf(stderr,"Comando CURSOR fallito: %s\n",PQerrorMessage(conn));
PQclear(res);
PQfinish(conn);
return 0;
}
PQclear(res);
res=PQexec(conn,"FETCH NEXT in tr");
if(PQresultStatus(res)!=PGRES_TUPLES_OK)
{fprintf(stderr,"Comando FETCH NEXT fallito: %s\n",PQerrorMessage(conn));
PQclear(res);
PQfinish(conn);
return 0;
}
Questo significa che ogni volta che il software dovrà analizzare una nuova riga
della tabella "transazioni", ci sarà una richiesta verso il DBMS del tipo
"FETCH NEXT ... " che provocherà una perdita di tempo nell'esecuzione del programma.
Passiamo ora all'analisi vera e propria, basata sui tempi di cpu registrati in varie prove.
Come prima prova abbiamo analizzato le differenze dei tempi all'aumentare delle transazioni nella
tabella; in particolare abbiamo testato il programma dopo aver inserito i seguenti dati:
- ./gentransaz -c -p 20 -l 10 -t 3000
./gentransaz -p 5 -l 10 -t 6000
(9.000 transazioni nel database, 49.845 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 20 -l 10 -t 6000
./gentransaz -p 5 -l 10 -t 12000
(18.000 transazioni nel database, 99.181 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 20 -l 10 -t 18000
./gentransaz -p 5 -l 10 -t 36000
(54.000 transazioni nel database, 297.518 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 20 -l 10 -t 60000
./gentransaz -p 5 -l 10 -t 120000
(180.000 transazioni nel database, 989.739 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 20 -l 10 -t 340000
./gentransaz -p 5 -l 10 -t 660000
(1.000.000 transazioni nel database, 5.504.670 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
Si può notare come abbia cercato di mantenere costante (in rapporto) la quantità
dei vari prodotti, per ottenere un'analisi il piú possibile indipendente da altri fattori
oltre alla quantità di transazioni.
Abbiamo dunque analizzato i dati con l'aiuto del software statistico
R (riportiamo qui sotto il codice).
#################
# Inizio codice R
#################
all1<-c(9,0.080,0.190,0.390,0.440,0.480,0.490,0.490)
next1<-c(9,2.460,4.720,7.380,9.490,11.520,11.530,11.530)
all2<-c(18,0.230,0.460,0.850,0.940,1.020,1.020,1.030)
next2<-c(18,5.000,10.060,15.030,19.880,24.490,24.490,24.490)
all3<-c(54,0.600,1.280,2.460,2.720,2.970,2.970,2.980)
next3<-c(54,15.240,30.570,45.730,59.720,74.390,74.400,74.400)
all4<-c(180,1.850,4.140,8.120,9.040,9.880,9.890,9.890)
next4<-c(180,50.000,100.320,153.060,203.110,251.350,251.350,251.360)
all5<-c(1000,11.000,23.760,45.850,51.120,55.890,55.890,55.900)
next5<-c(1000,278.760,561.020,846.280,1117.870,1390.260,1390.260,1390.270)
all<-matrix(data=c(all1,all2,all3,all4,all5),nrow=5,ncol=8,byrow=TRUE)
nex<-matrix(data=c(next1,next2,next3,next4,next5),nrow=5,ncol=8,byrow=TRUE)
#################
# Fine codice R
#################
Abbiamo cosí ottenuto due matrici di dati:
- all:
[,1] [,2] [,3] [,4] [,5] [,6] [,7] [,8]
[1,] 9 0.08 0.19 0.39 0.44 0.48 0.49 0.49
[2,] 18 0.23 0.46 0.85 0.94 1.02 1.02 1.03
[3,] 54 0.60 1.28 2.46 2.72 2.97 2.97 2.98
[4,] 180 1.85 4.14 8.12 9.04 9.88 9.89 9.89
[5,] 1000 11.00 23.76 45.85 51.12 55.89 55.89 55.90
- next:
[,1] [,2] [,3] [,4] [,5] [,6] [,7] [,8]
[1,] 9 2.46 4.72 7.38 9.49 11.52 11.53 11.53
[2,] 18 5.00 10.06 15.03 19.88 24.49 24.49 24.49
[3,] 54 15.24 30.57 45.73 59.72 74.39 74.40 74.40
[4,] 180 50.00 100.32 153.06 203.11 251.35 251.35 251.36
[5,] 1000 278.76 561.02 846.28 1117.87 1390.26 1390.26 1390.27
É da notare come ogni riga corrisponda ad un differente test.
Inoltre la prima colonna di entrambe le matrici identifica il numero di transazioni
(in migliaia) presenti nel database, mentre le successive colonne sono i tempi
registrati ai diversi intervalli.
Ho quindi eseguito alcune analisi grafiche:
#################
# Inizio codice R
#################
# Confronto fra nex e all
# all vs nex sul primo tempo
plot(nex[,1],nex[,2],type='l',col='red',ylab="Secondi",xlab="Numero Transazioni",
main="Confronto tra next e all all'aumentare delle transazioni\nPrimo Tempo")
points(nex[,1],nex[,2],col='red')
lines(all[,1],all[,2],type='l')
points(all[,1],all[,2])

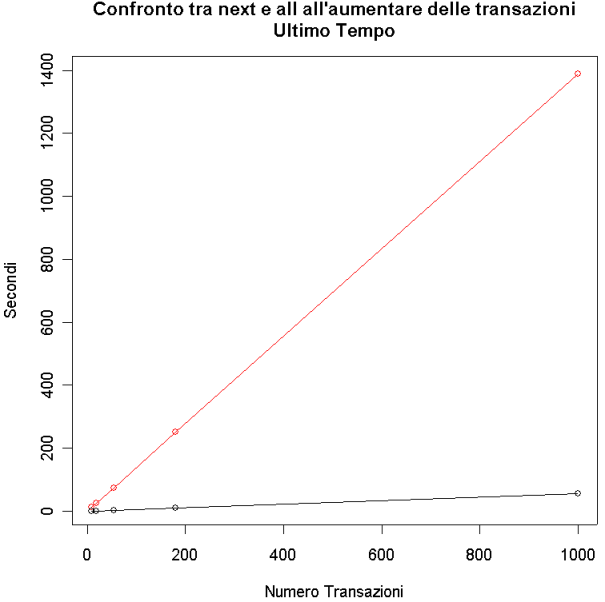

# all vs nex sull'ultimo tempo
plot(nex[,1],nex[,8],type='l',col='red',ylab="Secondi",xlab="Numero Transazioni",
main="Confronto tra next e all all'aumentare delle transazioni\nUltimo Tempo")
points(nex[,1],nex[,8],col='red')
lines(all[,1],all[,8],type='l')
points(all[,1],all[,8])

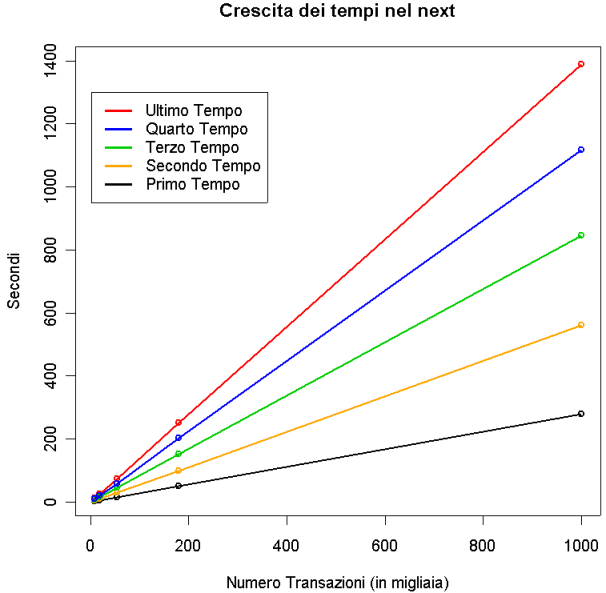

# crescita dei tempi del nex
plot(nex[,1],nex[,8],type='l',col='red',ylab="Secondi",xlab="Numero Transazioni (in migliaia)",
main="Crescita dei tempi nel next",lwd=2)
points(nex[,1],nex[,8],col='red',lwd=2)
lines(nex[,1],nex[,2],type='l',col=1,lwd=2)
points(nex[,1],nex[,2],col=1,lwd=2)
lines(nex[,1],nex[,3],type='l',col='orange',lwd=2)
points(nex[,1],nex[,3],col='orange',lwd=2)
lines(nex[,1],nex[,4],type='l',col=3,lwd=2)
points(nex[,1],nex[,4],col=3,lwd=2)
lines(nex[,1],nex[,5],type='l',col=4,lwd=2)
points(nex[,1],nex[,5],col=4,lwd=2)
legenda<- c(expression(paste("Ultimo Tempo"),paste("Quarto Tempo"),
paste("Terzo Tempo"),paste("Secondo Tempo"),paste("Primo Tempo")))
legend(2,1300,legend=legenda,lty=1,lwd=3,col=c('red',4,3,'orange',1))

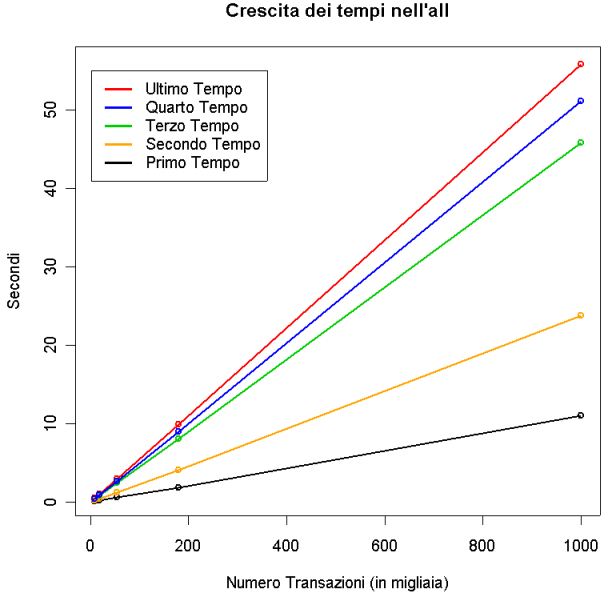

# crescita dei tempi dell'all
plot(all[,1],all[,8],type='l',col='red',ylab="Secondi",xlab="Numero Transazioni (in migliaia)",
main="Crescita dei tempi nell'all",lwd=2)
points(all[,1],all[,8],col='red',lwd=2)
lines(all[,1],all[,2],type='l',col=1,lwd=2)
points(all[,1],all[,2],col=1,lwd=2)
lines(all[,1],all[,3],type='l',col='orange',lwd=2)
points(all[,1],all[,3],col='orange',lwd=2)
lines(all[,1],all[,4],type='l',col=3,lwd=2)
points(all[,1],all[,4],col=3,lwd=2)
lines(all[,1],all[,5],type='l',col=4,lwd=2)
points(all[,1],all[,5],col=4,lwd=2)
legenda<- c(expression(paste("Ultimo Tempo"),paste("Quarto Tempo"),
paste("Terzo Tempo"),paste("Secondo Tempo"),paste("Primo Tempo")))
legend(2,55,legend=legenda,lty=1,lwd=3,col=c('red',4,3,'orange',1))
|
|
#################
# Fine codice R
#################
I tempi considerati nei grafici sono i primi 4 calcolati (corrispondenti al termine
dell'analisi a livello 1,2,3 e 4) e l'ultimo (prima di terminare il programma).
Notiamo innanzi tutto che l'aumento del tempo di utilizzo di cpu sembra crescere in modo
lineare al crescere del numero delle transazioni.

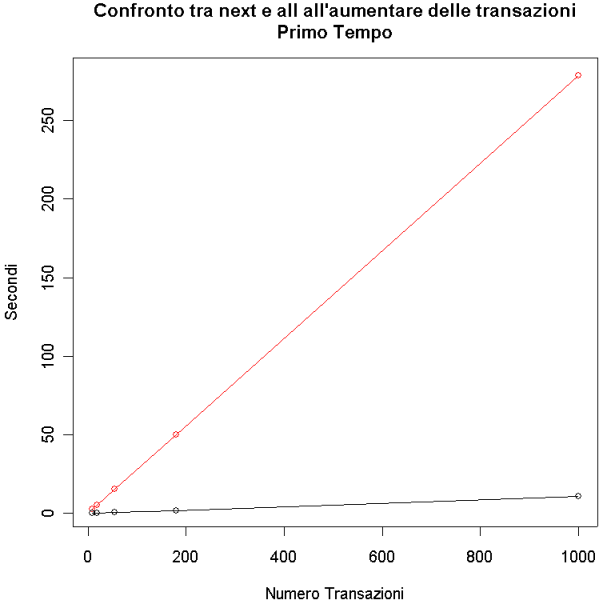

Se confrontiamo i due programmi (prima coppia di immagini),
vediamo però che la retta rossa (quella che rappresenta
i tempi del codice "next") ha una forte inclinazione, mentre la retta nera (che rappresenta i
tempi del codice "all") ne é quasi priva.
Dalla seconda coppia di grafici possiamo invece renderci conto dell'effettivo peso
(dal punto di vista dell'utilizzo della cpu) del "colloquio" programma-DBMS:
nel grafico a sinistra (relativo a "next") la differenza di tempo fra i livelli considerati
sembra essere uguale (o quasi); nel grafico di destra (relativo ad "all") notiamo invece
come il salto fra il secondo e il terzo tempo (quindi il tempo utilizzato per l'analisi a
livello 3) sia decisamente maggiore degli altri e, al contrario, il tempo utilizzato per
la conta a livello 4 e quella successiva (che comprende la conta a livello 5, l'ordinamento
delle regole trovate e la scrittura dell'output) sia notevolmente ridotto.
Questo significa che nel next la maggior parte del tempo (più del 95% !!!)
é utilizzato per scaricare i dati dal server (cosa che va fatta ad ogni livello),
mentre l'all deve occuparsene una sola volta (e in maniera più rapida).
Come secondo banco di prova, abbiamo fatto variare il numero di prodotti che é
possibile trovare nella tabella e abbiamo analizzato i tempi dei programmi:
- ./gentransaz -c -p 20 -l 10 -t 3000
./gentransaz -p 5 -l 10 -t 6000
(9.000 transazioni nel database, 49.845 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 10 -l 10 -t 3000
./gentransaz -p 5 -l 10 -t 6000
(9.000 transazioni nel database, 49.759 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -p 5 -l 10 -t 9000
(9.000 transazioni nel database, 49.426 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
Abbiamo quindi caricato i dati e svolto le analisi grafiche.
N.B.: Il codice che riporteremo d'ora in poi sarà relativo unicamente
al caricamento dei dati in R, poiché i grafici saranno generati con gli stessi
comandi riportati sopra (con le opportune modifiche).
#################
# Inizio codice R
#################
all1<-c(20,0.080,0.190,0.390,0.440,0.480,0.490,0.490)
nex1<-c(20,2.460,4.720,7.380,9.490,11.520,11.530,11.530)
all2<-c(10,0.110,0.170,0.250,0.330,0.390,0.410,0.410)
nex2<-c(10,2.660,5.260,7.910,10.720,13.280,13.290,13.300)
all3<-c(5,0.120,0.170,0.210,0.260,0.300,0.300,0.300)
nex3<-c(5,2.650,5.210,7.600,9.700,12.060,12.060,12.060)
all<-matrix(data=c(all1,all2,all3),nrow=3,ncol=8,byrow=TRUE)
nex<-matrix(data=c(nex1,nex2,nex3),nrow=3,ncol=8,byrow=TRUE)
#################
# Fine codice R
#################

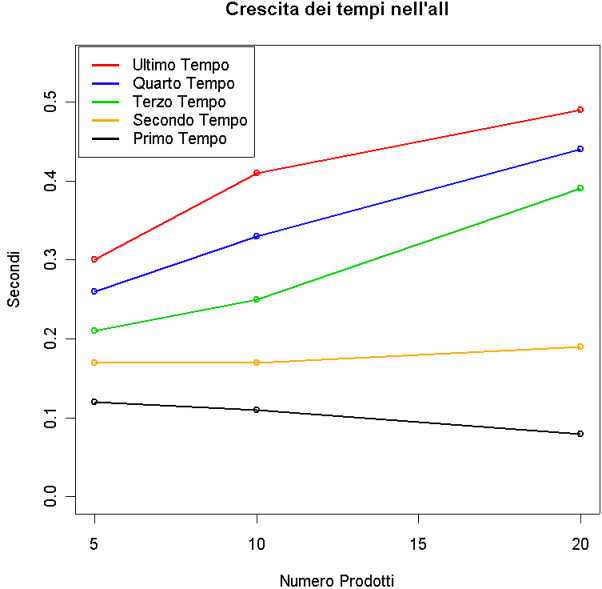

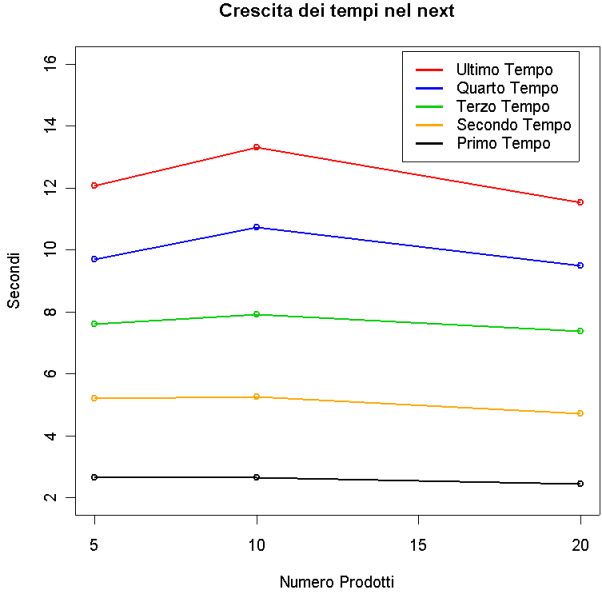

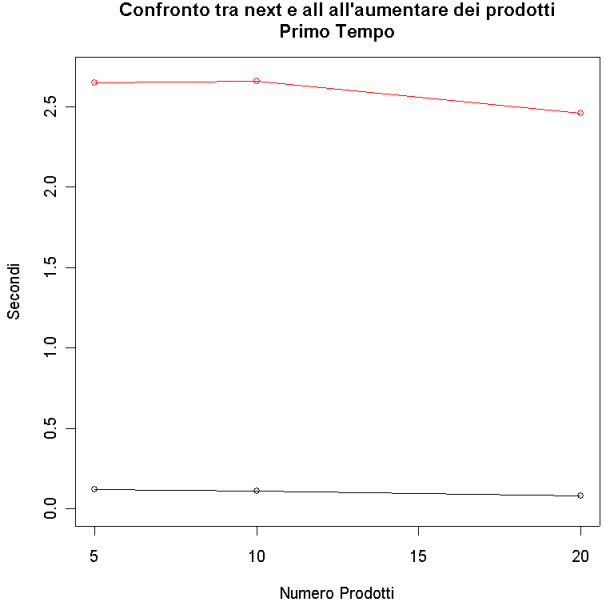

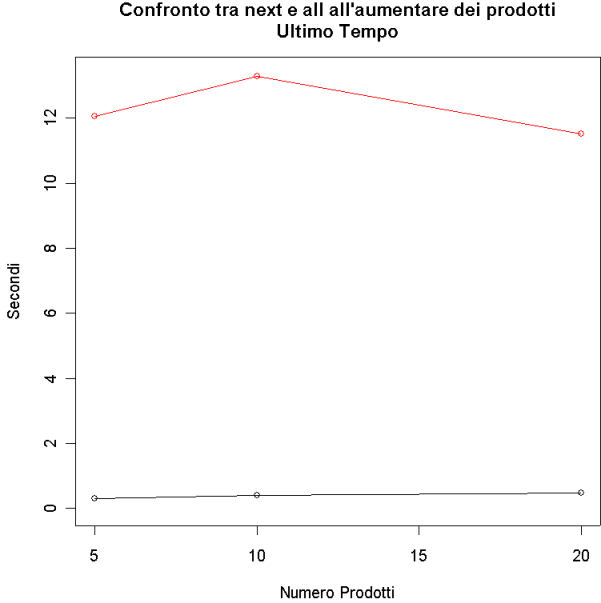

Dai grafici precedenti possiamo affermare che un aumento dei possibili prodotti non porta
necessariamente ad un aumento del tempo utilizzato per l'analisi. Per quel che riguarda
il codice "next" sembra infatti esserci un picco quando i prodotti presenti in tabella
sono 10. Nel nostro test questo può avere un senso soprattutto considerando
che abbiamo impostato come lunghezza massima di una transazione proprio 10!
Se avessimo aumentato questo valore, avremmo avuto probabilmente un aumento
di tempo utilizzato all'aumentare del numero dei prodotti, ma in misura nettamente
inferiore agli incrementi visti nei precedenti test.

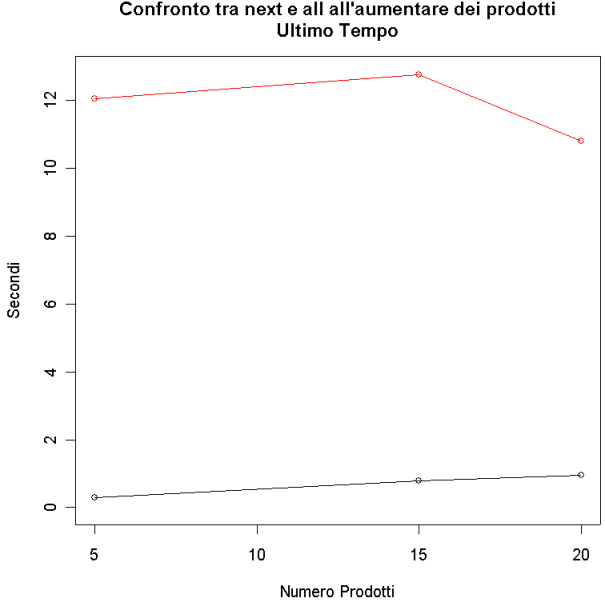

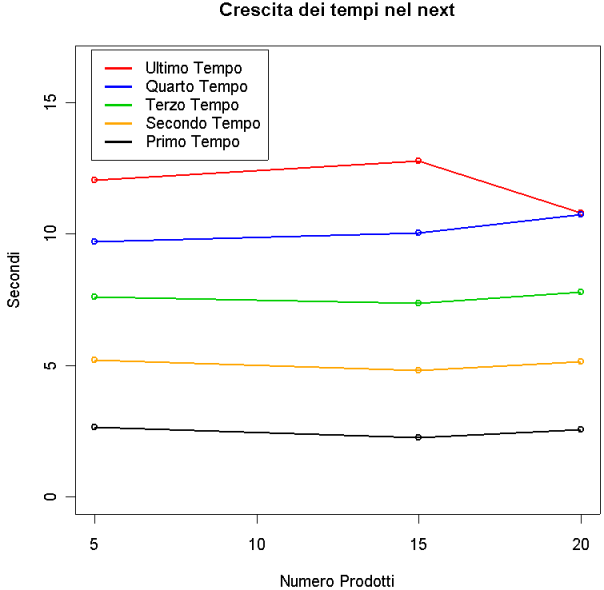

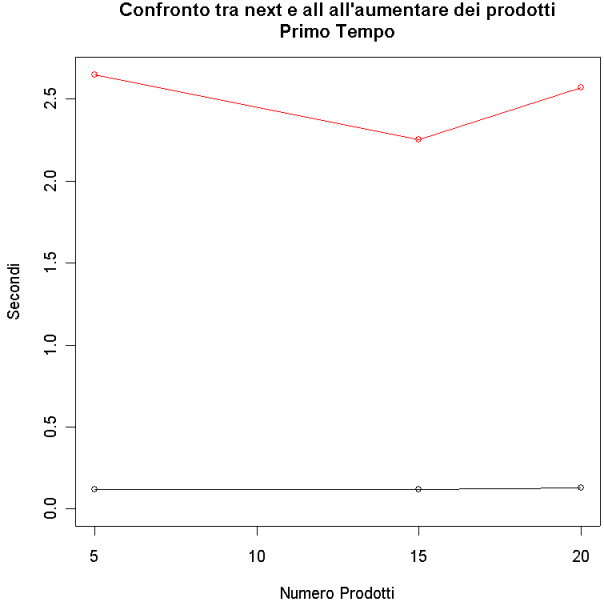

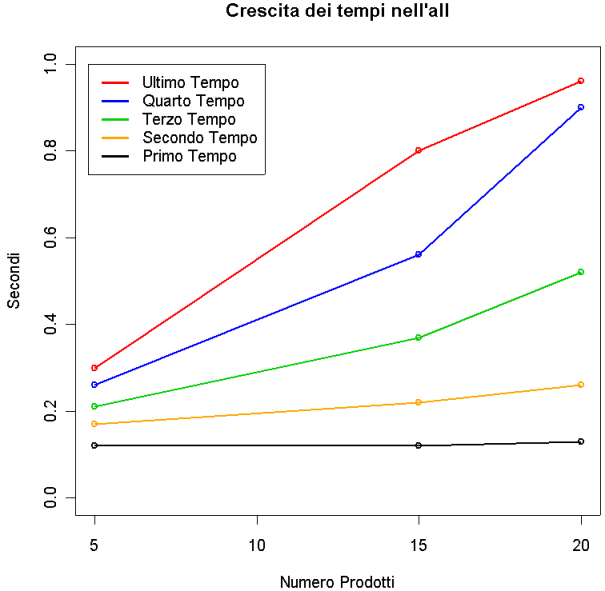

Ho poi considerato dei dataset creati in modo seguente:
- ./gentransaz -c -p 5 -l 10 -t 9000
(9.000 transazioni nel database, 49.426 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 15 -l 10 -t 9000
(9.000 transazioni nel database, 49.696 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 20 -l 10 -t 9000
(9.000 transazioni nel database, 49.667 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
Ho quindi caricato i dati:
#################
# Inizio codice R
#################
all1<-c(20,0.130,0.260,0.520,0.900,0.940,0.940,0.960) # il secondo 0.940 aggiunto per completare la matrice
nex1<-c(20,2.570,5.150,7.800,10.750,10.790,10.790,10.810) # il secondo 10.790 aggiunto per completare la matrice
all2<-c(15,0.120,0.220,0.370,0.560,0.700,0.770,0.800)
nex2<-c(15,2.250,4.810,7.380,10.050,12.670,12.740,12.770)
all3<-c(5,0.120,0.170,0.210,0.260,0.300,0.300,0.300)
nex3<-c(5,2.650,5.210,7.600,9.700,12.060,12.060,12.060)
all<-matrix(data=c(all1,all2,all3),nrow=3,ncol=8,byrow=TRUE)
nex<-matrix(data=c(nex1,nex2,nex3),nrow=3,ncol=8,byrow=TRUE)
#################
# Fine codice R
#################
Ed eseguito le principali analisi grafiche:
Notiamo innanzi tutto che per effettuare un'analisi (con R) senza eccessivi problemi,
ho arbitrariamente aggiunto un valore al vettore dei tempi relativo al test con 20
prodotti, che ,contrariamente agli altri test, terminava l'analisi a livello 4.
Questo, nei nostri grafici, porta ad un evidente crollo dell'ultimo tempo registrato.
L'analisi mostra comunque un incremento del tempo piuttosto moderato all'aumentare
del numero dei prodotti.
La terza serie di test a cui ho sottoposto i due codici riguarda principalmente
il confronto tra lunghezza della transazione e tempo di calcolo:
- ./gentransaz -c -p 20 -l 5 -t 3000
./gentransaz -p 5 -l 5 -t 6000
(9.000 transazioni nel database, 26.887 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 20 -l 10 -t 3000
./gentransaz -p 5 -l 10 -t 6000
(9.000 transazioni nel database, 49.845 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 20 -l 15 -t 3000
./gentransaz -p 5 -l 15 -t 6000
(9.000 transazioni nel database, 75.052 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
- ./gentransaz -c -p 20 -l 20 -t 3000
./gentransaz -p 5 -l 20 -t 6000
(9.000 transazioni nel database, 94.998 righe, soglia del supporto 0.010,
soglia di confidenza 0.500)
Carico i dati:
#################
# Inizio codice R
#################
all1<-c(20,0.190,0.390,0.860,1.800,3.570,3.950,4.040)
nex1<-c(20,4.910,9.710,14.790,20.520,26.770,27.160,27.260)
all2<-c(15,0.110,0.270,0.610,1.120,1.180,1.220,1.240)
nex2<-c(15,3.810,7.620,11.580,15.720,19.050,19.090,19.110)
all3<-c(10,0.080,0.190,0.390,0.440,0.480,0.490,0.490)
nex3<-c(10,2.460,4.720,7.380,9.490,11.520,11.530,11.530)
all4<-c(5,0.040,0.100,0.130,0.150,0.170,0.170,0.170)
nex4<-c(5,1.550,2.890,4.420,5.710,6.970,6.980,6.980)
all<-matrix(data=c(all1,all2,all3,all4),nrow=4,ncol=8,byrow=TRUE)
nex<-matrix(data=c(nex1,nex2,nex3,nex4),nrow=4,ncol=8,byrow=TRUE)
#################
# Fine codice R
#################

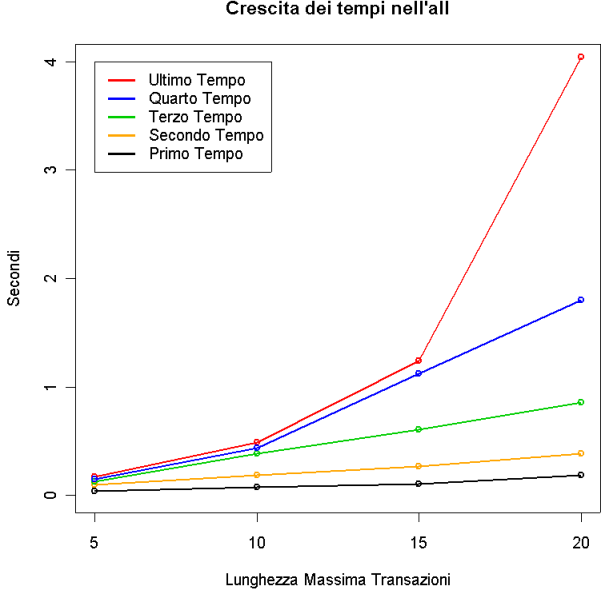

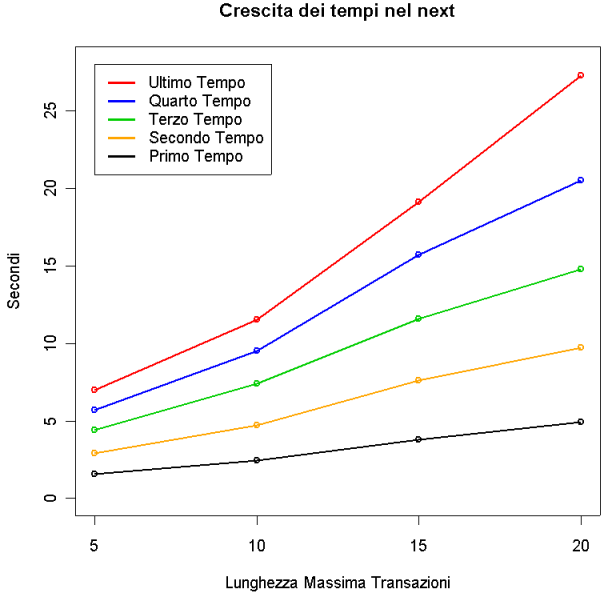

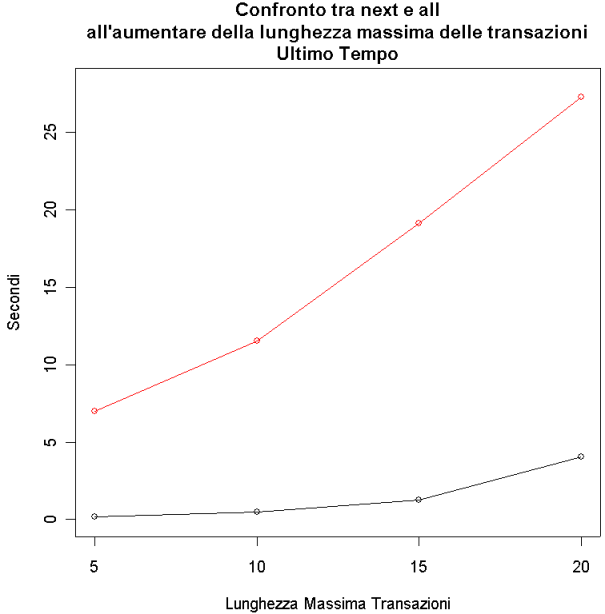

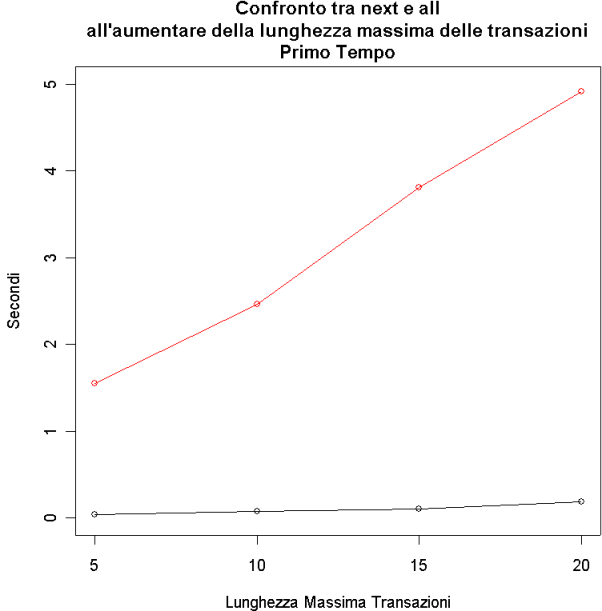

Ed eseguo le analisi grafiche:
Dai grafici si nota come l'aumento della lunghezza massima delle transazioni provochi
un'impennata nel "consumo" di tempo. Particolarmente evidente é il salto
nell'ultimo tempo del codice "all" quando si passa da una lunghezza di 15 a una di 20.
Questo picco puó essere dovuto al considerevole aumento del numero di item-set
che superano la soglia di supporto e confidenza, che porta il programma ad un calcolo
piú pesante nella ricerca di regole da presentare in output.
É inoltre da notare che aumentando la lunghezza delle transazioni, si aumenta anche
il numero di righe presenti nel database, facendo in modo che il codice "next" ci metta
più tempo sia per l'aumento di calcoli nell'analisi che per il tempo utilizzato
nello scaricare i dati dal server.

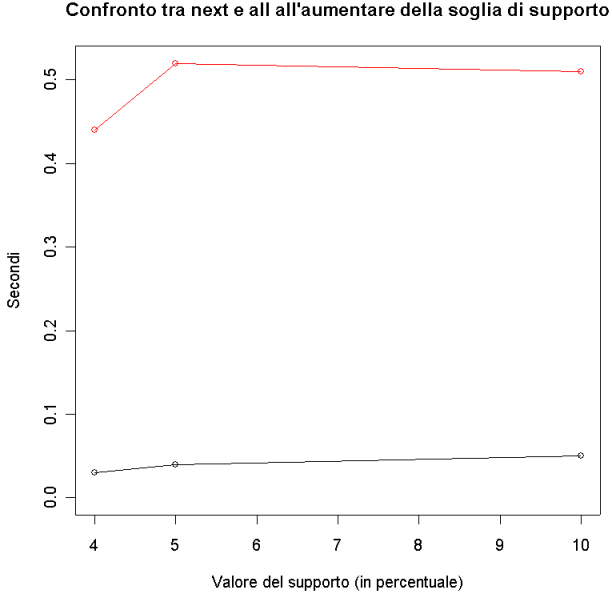

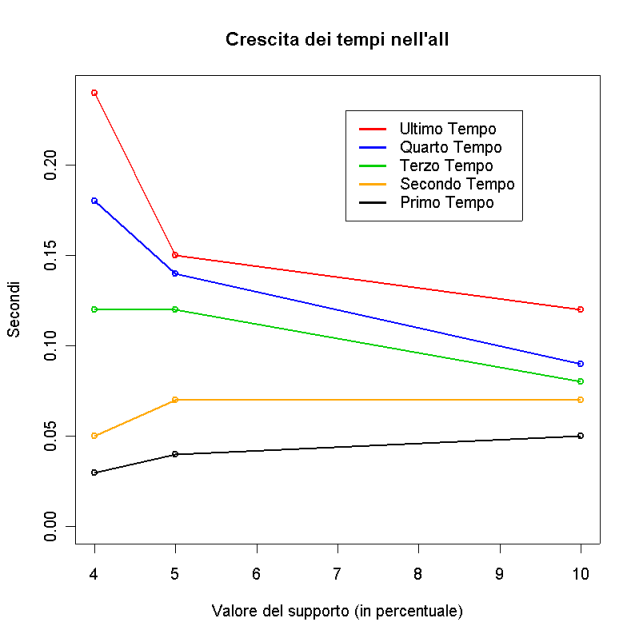

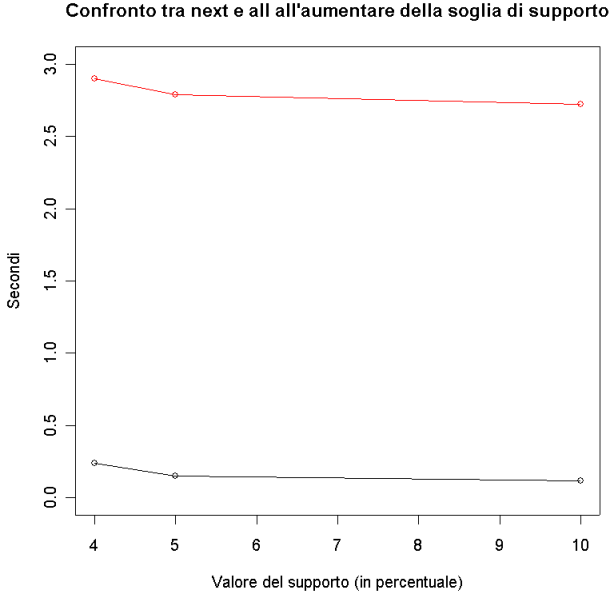

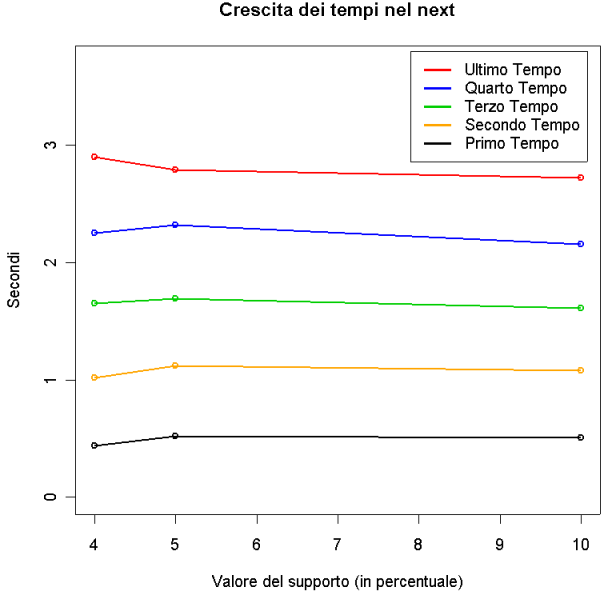

L'ultima serie di test a cui ho sottoposto i due codici riguarda una piccola
quantità di dati sempre uguale, ma con una soglia di supporto
di volta in volta differente:
